6.3.3 URDF语法详解03_joint

joint

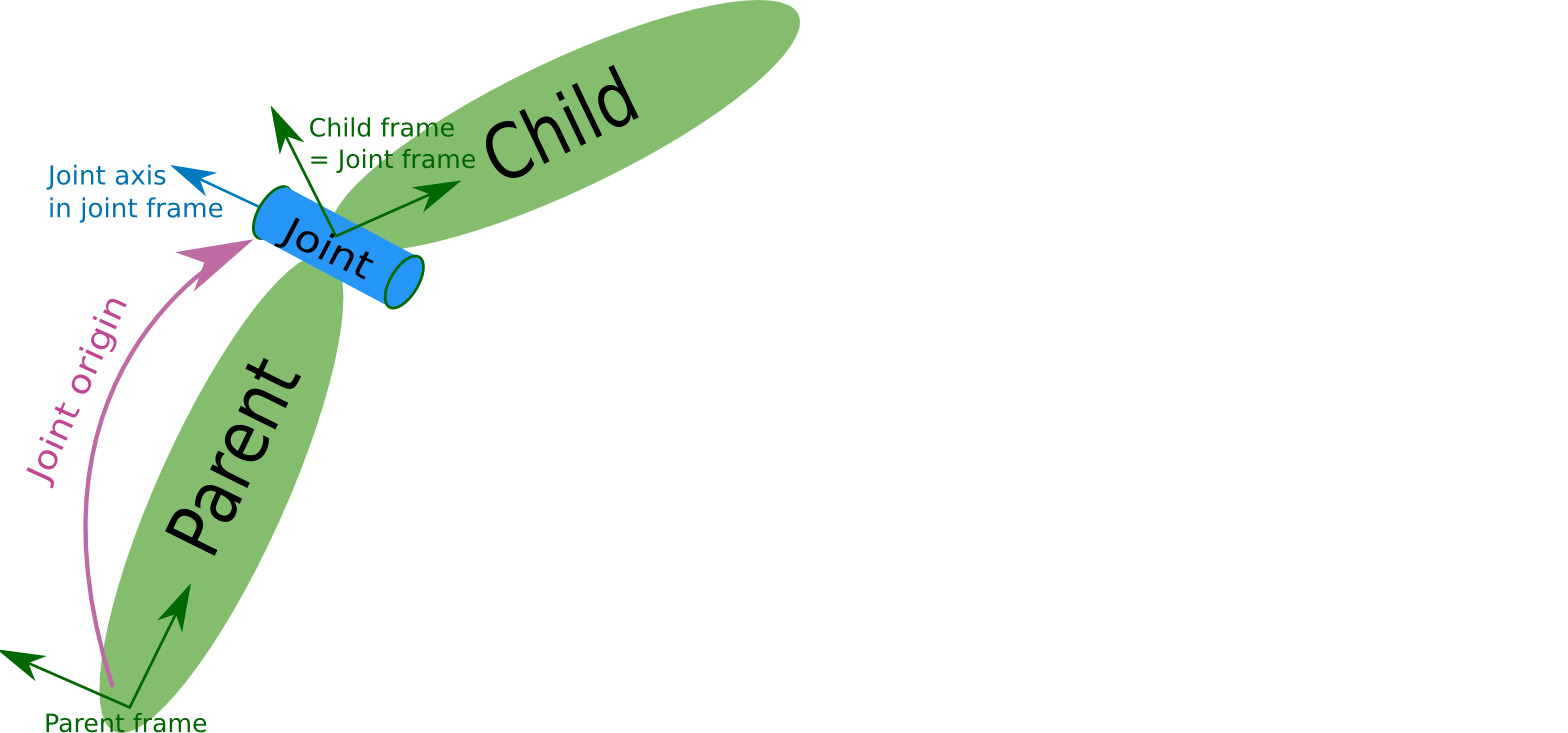

urdf 中的 joint 标签用于描述机器人关节的运动学和动力学属性，还可以指定关节运动的安全极限，机器人的两个部件(分别称之为 parent link 与 child link)以"关节"的形式相连接，不同的关节有不同的运动形式: 旋转、滑动、固定、旋转速度、旋转角度限制....,比如:安装在底座上的轮子可以360度旋转，而摄像头则可能是完全固定在底座上。

joint标签对应的数据在模型中是不可见的

1.属性

  • name ---> 为关节命名

  • type ---> 关节运动形式

    • continuous: 旋转关节，可以绕单轴无限旋转

    • revolute: 旋转关节，类似于 continues,但是有旋转角度限制

    • prismatic: 滑动关节，沿某一轴线移动的关节，有位置极限

    • planer: 平面关节，允许在平面正交方向上平移或旋转

    • floating: 浮动关节，允许进行平移、旋转运动

    • fixed: 固定关节，不允许运动的特殊关节

2.子标签

  • parent(必需的)

    parent link的名字是一个强制的属性：

    • link:父级连杆的名字，是这个link在机器人结构树中的名字。

  • child(必需的)

    child link的名字是一个强制的属性：

    • link:子级连杆的名字，是这个link在机器人结构树中的名字。

  • origin

    • 属性: xyz=各轴线上的偏移量 rpy=各轴线上的偏移弧度。

  • axis

    • 属性: xyz用于设置围绕哪个关节轴运动。

3.案例

需求:创建机器人模型，底盘为长方体，在长方体的前面添加一摄像头，摄像头可以沿着 Z 轴 360 度旋转。

URDF文件示例如下:

<!--
    需求: 创建机器人模型，底盘为长方体，
         在长方体的前面添加一摄像头，
         摄像头可以沿着 Z 轴 360 度旋转

 -->
<robot name="mycar">
    <!-- 底盘 -->
    <link name="base_link">
        <visual>
            <geometry>
                <box size="0.5 0.2 0.1" />
            </geometry>
            <origin xyz="0 0 0" rpy="0 0 0" />
            <material name="blue">
                <color rgba="0 0 1.0 0.5" />
            </material>
        </visual>
    </link>

    <!-- 摄像头 -->
    <link name="camera">
        <visual>
            <geometry>
                <box size="0.02 0.05 0.05" />
            </geometry>
            <origin xyz="0 0 0" rpy="0 0 0" />
            <material name="red">
                <color rgba="1 0 0 0.5" />
            </material>
        </visual>
    </link>

    <!-- 关节 -->
    <joint name="camera2baselink" type="continuous">
        <parent link="base_link"/>
        <child link="camera" />
        <!-- 需要计算两个 link 的物理中心之间的偏移量 -->
        <origin xyz="0.2 0 0.075" rpy="0 0 0" />
        <axis xyz="0 0 1" />
    </joint>

</robot>

launch文件示例如下:

<launch>

    <param name="robot_description" textfile="$(find urdf_rviz_demo)/urdf/urdf/urdf03_joint.urdf" />
    <node pkg="rviz" type="rviz" name="rviz" args="-d $(find urdf_rviz_demo)/config/helloworld.rviz" />

    <!-- 添加关节状态发布节点 -->
    <node pkg="joint_state_publisher" type="joint_state_publisher" name="joint_state_publisher" />
    <!-- 添加机器人状态发布节点 -->
    <node pkg="robot_state_publisher" type="robot_state_publisher" name="robot_state_publisher" />
    <!-- 可选:用于控制关节运动的节点 -->
    <node pkg="joint_state_publisher_gui" type="joint_state_publisher_gui" name="joint_state_publisher_gui" />

</launch>

PS:

1.状态发布节点在此是必须的:

    <!-- 添加关节状态发布节点 -->
    <node pkg="joint_state_publisher" type="joint_state_publisher" name="joint_state_publisher" />
    <!-- 添加机器人状态发布节点 -->
    <node pkg="robot_state_publisher" type="robot_state_publisher" name="robot_state_publisher" />

2.关节运动控制节点(可选)，会生成关节控制的UI，用于测试关节运动是否正常。

    <!-- 可选:用于控制关节运动的节点 -->
    <node pkg="joint_state_publisher_gui" type="joint_state_publisher_gui" name="joint_state_publisher_gui" />

4.base_footprint优化urdf

前面实现的机器人模型是半沉到地下的，因为默认情况下: 底盘的中心点位于地图原点上，所以会导致这种情况产生，可以使用的优化策略，将初始 link 设置为一个尺寸极小的 link(比如半径为 0.001m 的球体，或边长为 0.001m 的立方体)，然后再在初始 link 上添加底盘等刚体，这样实现，虽然仍然存在初始link半沉的现象，但是基本可以忽略了。这个初始 link 一般称之为 base_footprint

<!--

    使用 base_footprint 优化

-->
<robot name="mycar">
    <!-- 设置一个原点(机器人中心点的投影) -->
    <link name="base_footprint">
        <visual>
            <geometry>
                <sphere radius="0.001" />
            </geometry>
        </visual>
    </link>

    <!-- 添加底盘 -->
    <link name="base_link">
        <visual>
            <geometry>
                <box size="0.5 0.2 0.1" />
            </geometry>
            <origin xyz="0 0 0" rpy="0 0 0" />
            <material name="blue">
                <color rgba="0 0 1.0 0.5" />
            </material>
        </visual>
    </link>

    <!-- 底盘与原点连接的关节 -->
    <joint name="base_link2base_footprint" type="fixed">
        <parent link="base_footprint" />
        <child link="base_link" />
        <origin xyz="0 0 0.05" />
    </joint>

    <!-- 添加摄像头 -->
    <link name="camera">
        <visual>
            <geometry>
                <box size="0.02 0.05 0.05" />
            </geometry>
            <origin xyz="0 0 0" rpy="0 0 0" />
            <material name="red">
                <color rgba="1 0 0 0.5" />
            </material>
        </visual>
    </link>
    <!-- 关节 -->
    <joint name="camera2baselink" type="continuous">
        <parent link="base_link"/>
        <child link="camera" />
        <origin xyz="0.2 0 0.075" rpy="0 0 0" />
        <axis xyz="0 0 1" />
    </joint>

</robot>

launch 文件内容不变。

5.遇到问题以及解决

问题1:

命令行输出如下错误提示

UnicodeEncodeError: 'ascii' codec can't encode characters in position 463-464: ordinal not in range(128)
[joint_state_publisher-3] process has died [pid 4443, exit code 1, cmd /opt/ros/melodic/lib/joint_state_publisher/joint_state_publisher __name:=joint_state_publisher __log:=/home/rosmelodic/.ros/log/b38967c0-0acb-11eb-aee3-0800278ee10c/joint_state_publisher-3.log].
log file: /home/rosmelodic/.ros/log/b38967c0-0acb-11eb-aee3-0800278ee10c/joint_state_publisher-3*.log

rviz中提示坐标变换异常，导致机器人部件显示结构异常

原因:编码问题导致的

解决:去除URDF中的中文注释

问题2:[ERROR] [1584370263.037038]: Could not find the GUI, install the 'joint_state_publisher_gui' package

解决:sudo apt install ros-noetic-joint-state-publisher-gui
